调光产品

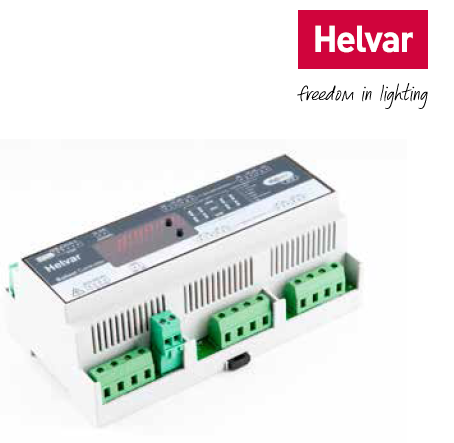

四路镇流器控制模块 (474)



四路 DALI 转 0/1-10V /DSI® / PWM 控制模块,适用于控制电

子镇流器和 LED 驱动,每路安装 16A 高突入电流开关模块,

在负载开关过程中能支持短暂的高突入电流。该输出可以独

立设定,或与开关模块关联使用。

主要功能

• 高突入电流开关模块

• 接线傍道功能可由外部触发

• LED 显示和选择按钮

• 多输出配置选择:

• 0 - 10 V 源电流 1 0 mA

• 1 - 10 V 反向电流 1 0 0 mA

• DALI-broadcast- / DSI®- / PWM 源电流 100 mA

• DALI / S-DIM / DMX 控制输入



技术参数

供应电压: 85 - 264 VAC, 45 Hz - 65 Hz

外部保护断路器: 6A (模块內部控制)

待机功率: 2.4W

最大总损耗: 13W

DALI 损耗: 2mA

每个控制端口负载: 50 x 1-10 V / DALI / DSI®/

PWM 镇流器

每个开关模块最大负载: 16 A 电阻性负载 / 白炽灯,

10A HID (cos y=0.6)

工作环境温度范围: 0…40 °C

绝缘: 每个插座间有 4KV 电压绝缘

系统: 欧华照明 DIGIDIM 或工具箱

软件: 欧华照明设计师或工具箱软件

占用 DALI 地址: 4/8,取决于开关模块设定

* (除控制插座)

四路 DALI 转 0/1-10V /DSI® / PWM 控制模块,适用于控制电

子镇流器和 LED 驱动,每路安装 16A 高突入电流开关模块,

在负载开关过程中能支持短暂的高突入电流。该输出可以独

立设定,或与开关模块关联使用。

主要功能

• 高突入电流开关模块

• 接线傍道功能可由外部触发

• LED 显示和选择按钮

• 多输出配置选择:

• 0 - 10 V 源电流 1 0 mA

• 1 - 10 V 反向电流 1 0 0 mA

• DALI-broadcast- / DSI®- / PWM 源电流 100 mA

• DALI / S-DIM / DMX 控制输入

四路镇流器控制模块 (474)

REF 23 006 1 02/19/2014

产品代码:474
