八路开关模块，配有单独可编程高突入电流开关模块，支持

非可调负载。开关模块为 DIN 轨道安装。该开关模块为“正

常断开“，无电压开关模块，每个端口平均 16A 额定负载。

该开关模块单元有 DALI、DMX 和 S-DIM 端口。

主要功能

• LED 显示和控制按钮

• 高突入电流开关模块

• 有傍道接口，支持外部控制

• DALI/S-DIM/DMX 控制输入

26

58 mm

45 mm

90 mm

158 mm

N L

L L

DA+ DALI DALI DADA+

DAN

L

E E

S-DIM OVERRIDE

1 2 3 4

5 6 7 8

Helvar | 如有修改，恕不另行通知。更多信息请点击: www.helvar.com

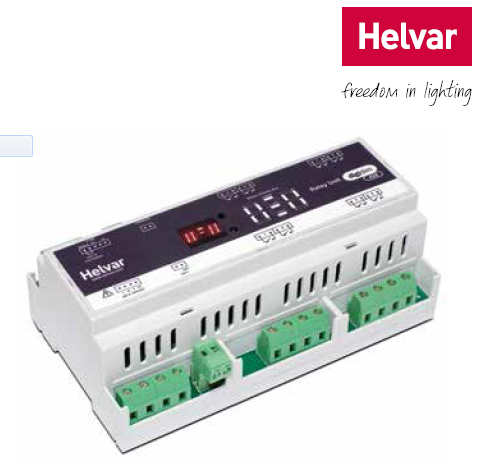

八路开关模块 (498)

产品代码： 498

八路开关模块，配有单独可编程高突入电流开关模块，支持

非可调负载。开关模块为 DIN 轨道安装。该开关模块为“正

常断开“，无电压开关模块，每个端口平均 16A 额定负载。

该开关模块单元有 DALI、DMX 和 S-DIM 端口。

主要功能

• LED 显示和控制按钮

• 高突入电流开关模块

• 有傍道接口，支持外部控制

• DALI/S-DIM/DMX 控制输入

技术参数

供应电压： 220-240 VAC, 50-60 Hz

外部保护断路器： 6A (模块內部控制)

开关模块负载： 16 A(任何相位)

待机功率： 1.1W

最大总损耗： 7W

DALI 损耗: 2 mA

工作环境温度范围： 0…40 °C

系统： 欧华照明 DIGIDIM 或工具箱

软件： 欧华照明设计师或工具箱软件

占用 DALI 地址： 8
